通用型鏈板線的結構介紹
來源：www.406k.com 發表時間：2020-10-30

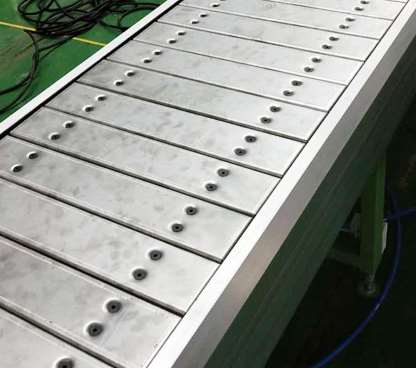

通用型鏈板線包括機架、驅動裝置、拖鏈和若干板面，驅動裝置分別固定在機架的兩端，驅動靠近機架兩側的拖鏈在機架內循環，表面固定在兩個平行的牽引鏈之間，并與牽引鏈同步運動。
若干定位帶，與牽引鏈平行，固定在板的上表面，若干橫梁，其底部固定在定位帶上，垂直于板面，梁的上表面固定有若干墊塊，其中橫梁與定位帶、墊板與橫梁均采用活動連接固定。
在板表面的兩端平行對稱地設置有至少兩條定位帶，定位帶通過螺釘與板面連接固定，橫梁底部通過螺釘與定位帶連接固定，定位帶采用鏈條，梁采用矩形管。
異形工件的凹凸位置高度的橫梁根據凹凸位置的位置通過定位帶固定在板表面上，有效錯開異形工件的不平度，使主體平穩地承載在橫梁上，實現正常運輸。
