伺服壓力機的應用技術
來源：www.406k.com 發表時間：2020-09-21

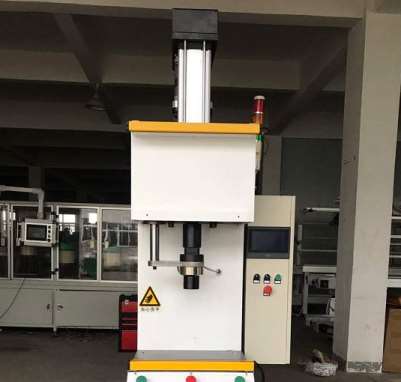

伺服壓力機包括電動缸機構、本體和框架，電動缸機構固定連接在本體上，電動缸機構和本體組合固定連接在框架上，電動缸機構包括起升機構和驅動機構，起升機構包括聯軸節、墊片、螺母、螺桿、活塞桿、法蘭、電動缸固定板、限位柱、直線軸承、導向板、壓力傳感器和連接頭。
從動滑輪的轉軸通過聯軸器與螺桿固定連接，聯軸器下固定有緩沖墊，螺母固定在緩沖墊下，緊挨著活塞桿，活塞桿與螺桿活動連接，活塞桿與電動缸固定板固定連接活動端通過法蘭和活塞桿固定連接在中間的導板上，限位柱設置在導板的兩側。
限位柱通過直線軸承與電動缸固定板樞轉連接，連接頭固定在活塞桿的活動端連接，壓力傳感器固定連接在連接頭上方的活塞桿活動端。
驅動機構包括行星減速器、帶盤、主動滑輪、從動滑輪、軸承座，行星減速器安裝在帶板的下方，行星減速器的轉軸固定連接在主動滑輪內，驅動滑輪通過皮帶活動連接到從動滑輪上，軸承座固定連接在皮帶板的另一側。
